什么是分置式MBR膜生物反应器?

       分置式MBR膜生物反应器是将膜组件作为独立单元与生物反应器相分离，混合液由泵加压进人膜组件，膜组件的透过液即为系统的出水，而膜组件的浓缩液返回到反应器内。分置式膜生物反应器均采用错流式膜组件，即混合液平行于滤膜表面流动，与滤过液流向垂直。错流过滤产生较大的剪切力，可限制滤饼层的厚度，对缓解膜污染极为有效。为了维持稳定的透水率，膜面的错流流速一般要求大于 2 m/s，这就需要较多的循环水量，使得单位产水的能耗较高。

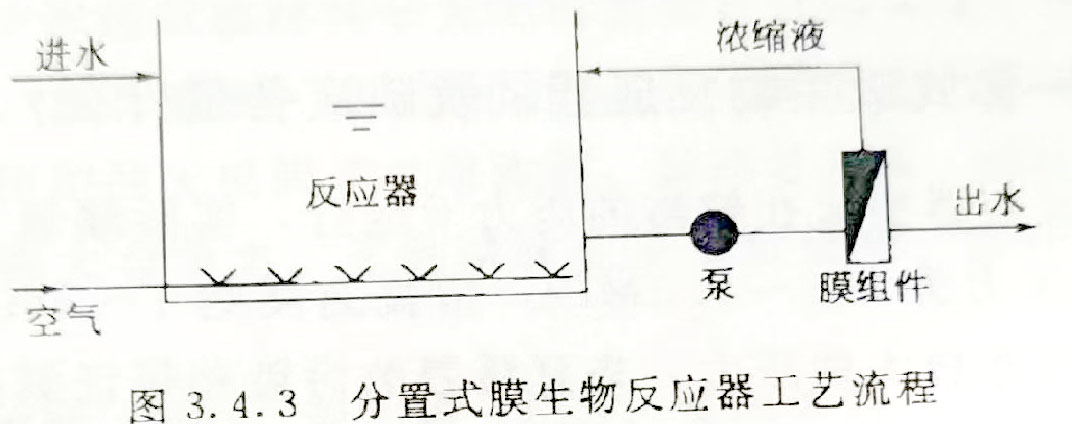

       分置式MBR膜生物反应器的膜通量较高，膜组件易于清洗和更换，运行稳定可靠,分置式膜生物反应器既能用于好氧处理，也能用于厌氧处理，其工艺流程如图3.4.3所示。

什么是一体式MBR膜生物反应器?

       一体式MBR膜生物反应器是将膜组件浸没在反应器内，无需固液分离回路。通过水头压差或水泵的抽吸，膜组件的透过液作为系统的出水，而截留的活性污泥始终留在反应器中。由于膜组件的正下方安装有曝气装置，曝气使得混合液随气流向上流动，在膜表面产生剪切力，实现膜面的错流，污泥颗粒在此错流作用下被迫离开膜表面，延缓了膜污染的产生。

       一体式膜生物反应器的能耗较低，但运行的稳定性、膜的清洗效果和更换方便等方面，不如分置式MBR膜生物反应器。

分置式和一体式MBR膜生物反应器的优缺点各是什么?

       分置式膜生物反应器要求在较高的压力下运行，实际膜通量比一体式膜生物反应器大，操作压力为 0.1~0.5MPa，错流速度约 1~3m/s。由于分置式需要较高的错流速度和较大的压力，来延缓膜的污染和保证膜的通量，导致了较大的循环率和较高的能耗。相反，一体式膜生物反应器的工作压力较小，一体式无需混合液的循环，采用的连续曝气与间歇出般为0.003~0.03MPa。水运行方式，可实现膜面的错流清洗，其能耗仅为分置式的 1/10~1/20，但膜通量较低。
