一体化预制泵站
一体化预制泵站根据客户需求特殊定制,在工厂完成预制,大大缩短项目建设周期。一体化预制泵站由井筒结构,内部设施和其他外部设施组成,泵站主体包括水泵、阀门、管路、简体、控制设备、修服务平台、仪表等,集成度高,最大程度地保证系统运行可靠性和减少项目投资成本。
应用领域/范围

一体化预制泵站【污水提升泵站】




一体化预制泵站(污水提升泵站)介绍:

      一体化污水提升泵站:具有体积小,效率高,防腐蚀,防渗漏,智能化等特点,相比传统土建泵站工程量少,制造安装周期短,投资可减少一半以上,泵站安装方便,质量可靠,是传统混凝土泵站的替代品。


一体化污水提升泵站应用范围:

       1、生活小区或农村社区污水的收集与输送;

       2、城镇污水处理厂污水的收集与输送;

       3、城区低洼地区雨水的收集与输送;

       4、市政污水管网的建设与改造;

       5、老泵站的改造与扩建;

       6、湖泊的水体循环。


一体化污水提升泵站特点:

1、按需定制

       每一套一体化污水提升泵站都是根据客户提供的数据设计,以保证泵站的运行工况满足使用要求。

2、配件标准

       所有配件都在工厂内预制完成,包括压力管路,检修平台,进出水管等,出厂前进行测试保证配件的质量可靠。

3、高度集成

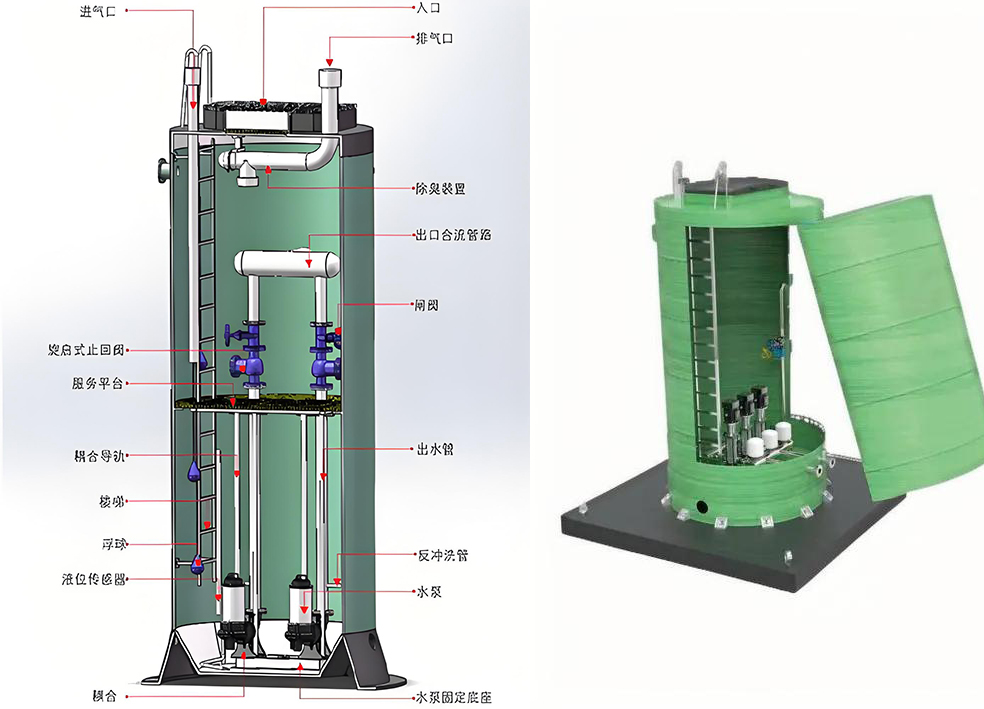

       一体化污水提升泵站作为一体化设备成套提供泵站筒体,压力管道,检修平台,爬梯,格栅装置,耦合系统,通风装置,防滑井盖等。

4、外形美观

      一体化污水提升泵站全部埋于地下,地面只留有检修孔和控制箱,也可选配景观式管理房置于地上,与周围环境相协调。

5、成本节约

       一体化污水提升泵站成套供应,所有内部安装调试工作在工厂内完成,现场只需要将泵站整体安装,极大减少了土建施工周期和工程成本,降低了业主的整体投资。



【本设备按客户需求定制设计、生产】

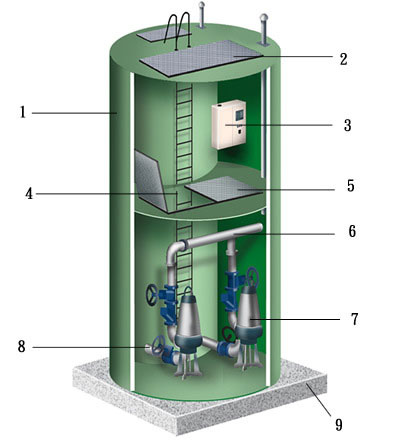

  1主体;2泵站顶盖;3控制系统(可安装在顶盖上部);4扶梯;5维护平台;6出水母管;7潜水泵组;8进水管;9预制水泥底板



       一体化泵站所包含的标准参数包括:


泵站直径(m)1.21.62.02.53.03.53.84.24.2n
泵站深度(m)579111315161820
泵站规模(m)6001200240036007800180005800086000172000


       注:

       泵站直径:1000;1200;1600;2000;2500;3000;3800mm(特殊直径可定制)

       最大高度:14米

       最大流量:4000L/s(多井筒方案)

       标准型一体化泵站包含了泵到维修间的所有需要的部件

一体化泵站选型需提供的数据:

       1、一体化污水提升泵站流量Q(吨/天)最大时变化系数;

       2、所需水泵的数量和扬程,一用一备或二用一备;

       3、室外地坪标高H0(米),也可使用相对标高0.00米;

       4、进水管外接管底标高H1(米),进水管外接管径DN;

       5、出水管外接管中标高H2(米),出水管径DN;

       6、所选格栅类型,提篮格栅或粉碎格栅;

       7、电控箱形式,室外防雨控制柜或景观式管理房。



功能扩展:

       预制泵站可与我公司的一体化污水处理设备配套使用,构建完整的污水处理与回用系统。

地埋式一体化预制泵站配置/工作说明:

       两台提升泵采用高低位控制,有手动和自动两种操作功能,正常自动工作,通过PLC设定,自动工作时,两台自动轮流切换工作,有利于保护泵的使用奉命,同时也靠浮球开关控制水位,以防水泵无水空转,低位停止,高位起动,超高位报警。整个工作系统采用能液晶屏控制智:可编程控制系统,实现了无人值守操作、异常情况报警指示、强大的自修复功能,可视化操作界面,操作简单,运行更加稳定可靠.也可根据用户实际需要,选配

远程监视和GSM无线短信监控功能。
